Как може една медна шина за EV батерия да подобри енергийната ефективност и надеждността?

АнEV батерия медна шинае критично електрическо свързване, което влияе върху разпределението на тока, повишаването на температурата, ефективността на опаковането и дългосрочната надеждност на батерийния пакет. Това ръководство обяснява как да изберете медни материали, да определите размерите на проводника, да оцените твърдите и гъвкавите шини, да управлявате съпротивлението на връзката, да определите покритието и изолацията и да избегнете често срещани производствени проблеми. Той също така предоставя практичен контролен списък за снабдяване, за да помогне на инженерите и екипите за доставки да разработят персонализирани шини, които отговарят на техните електрически, механични и производствени изисквания.

1. Какво представлява медна шина за EV батерия?

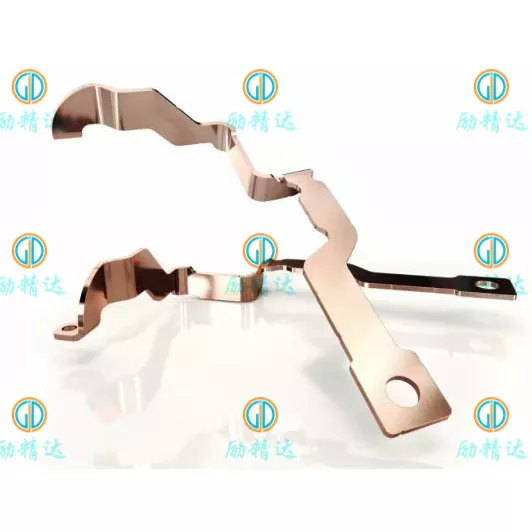

АнEV батерия медна шинае проводящ метален компонент, предназначен да пренася електрическа енергия между акумулаторни клетки, модули, контактори, предпазители, сензори за ток и други компоненти в системата за високо напрежение на електрическо превозно средство. В зависимост от архитектурата на батерията, шините могат да бъдат плоски ленти, формовани плочи, ламинирани гъвкави проводници или специално оформени възли, произведени според изискванията за точни размери.

За разлика от конвенционалното окабеляване, шината може да осигури компактен, повтарящ се токов път с определени контактни повърхности и монтажни позиции. Това го прави особено полезен в батерии, където наличното пространство е ограничено и електрическите връзки трябва да останат стабилни при вибрации и температурни промени.

Типичната EV акумулаторна система може да съдържа няколко нива на шини:

• Клетъчни връзки:Свържете отделни клетки или групи от клетки в модул.
• Модулни връзки:Прехвърляйте ток между батерийните модули и поддържайте необходимата последователна или паралелна конфигурация.
• Шини на ниво пакет:Свържете модули към компоненти за разпределение на високо напрежение, включително контактори, предпазители и изходни клеми.
• Връзки на силова електроника:Свържете батерийни системи с инвертори, разпределителни модули за постоянен ток или друго оборудване с голям ток.

Специфичният дизайн зависи от формата на клетката, системното напрежение, текущия профил, метода на свързване, наличното място за инсталиране и изискванията за безопасност. Следователно една успешна шина е повече от парче мед: това е инженерен компонент, който трябва да работи като част от цялостния електрически и механичен монтаж.

2. Защо медта има значение в системите за EV батерии?

Медта се използва широко за свързване на батерии с голям ток, тъй като съчетава висока електрическа проводимост с добра топлопроводимост, възможност за формоване и съвместимост с много установени процеси за производство и обработка на повърхности.

Тези характеристики помагат на инженерите да разработят компактни токови пътища, като същевременно контролират електрическите загуби и поддържат надеждни връзки. Само медта обаче не гарантира добро представяне. Размерите, ставите, условията на охлаждане, изолацията и качеството на производство също трябва да бъдат взети под внимание.

По-ниско електрическо съпротивление

Електрическото съпротивление произвежда топлина, когато токът преминава през проводник. Правилно оразмерената медна шина може да ограничи резистивните загуби и спада на напрежението, като спомага за запазване на ефективността на пренос на мощност. Ползата е особено важна при батерийни системи с голям ток, където дори малко увеличение на съпротивлението може да създаде значително количество топлина.

Компактна електрическа опаковка

Батерийните пакети трябва да побират клетки, охлаждащи компоненти, структурни опори, сензори, защитни устройства и изолация в ограничено пространство. Високата проводимост на медта позволява на дизайнерите да оценят сравнително компактни напречни сечения на проводниците, като същевременно отговарят на необходимите електрически и термични ограничения.

Адаптивна изработка

Медните листове, ленти и пръти могат да се режат, щамповат, щанцоват, огъват, обработват и покриват според дизайна на компонента. В зависимост от приложението и производствените възможности, тези процеси могат да произвеждат персонализирани модели на отвори, оформени клеми, монтажни елементи и сложни триизмерни форми.

Потенциално подобрена последователност на сглобяване

Добре проектирана персонализирана шина осигурява повтарящи се места на свързване и геометрия на монтаж. Това може да опрости автоматизираното или полуавтоматизирано сглобяване, да намали настройките на инсталацията и да помогне за подобряване на последователността на производството.

3. Коя структура на шина отговаря на вашето приложение?

Изборът на правилната структура е важно ранно решение, тъй като засяга пространството за инсталиране, гъвкавостта, устойчивостта на вибрации, методите на производство и общата цена на проекта. Най-често срещаните опции включват твърди медни шини, ламинирани гъвкави шини и плетени медни връзки.

Кога е подходяща твърда шина?

Твърдият дизайн е подходящ, когато клемите остават във фиксирани позиции и монтажната конструкция осигурява подходяща опора. Може да бъде особено практично за разпределение на мощността на ниво пакет, връзки с предпазители и компактни електрически възли, където последователната геометрия е важна.

Кога трябва да помислите за гъвкава шина?

Гъвкавият дизайн може да бъде за предпочитане, когато връзката трябва да поеме топлинно разширение, производствени толеранси или относително движение между компонентите. Ламинираните медни шини могат да комбинират капацитет с висок ток с контролирана гъвкава област, въпреки че клемните зони и изолационните преходи все още изискват внимателно проектиране.

Преди да изберете която и да е структура, оценете пълната инсталационна обвивка, изискванията за движение, последователността на сглобяване, достъпа до обслужване и електрическия товар. Дизайн, който отговаря на CAD модел, все още може да бъде труден за инсталиране, ако не са взети предвид достъпът до инструмента, хлабината на крепежните елементи или производствените толеранси.

4. Как трябва да изберете медни материали?

Изборът на материал влияе върху проводимостта, поведението при формоване, съвместимостта на съединенията, повърхностната обработка и цената. Подходящият клас зависи от производствения процес и работната среда, а не само от чистотата на медта.

Обмислете изискванията за нрав и формиране

Температурата на материала влияе върху здравината, пластичността, огъването и еластичността. Плътното огъване на дебела мед може да причини напукване или изкривяване на повърхността, ако състоянието на материала и радиусът на огъване са неподходящи. Когато дизайнът съдържа няколко завоя или близко разположени дупки, прегледът на производството може да идентифицира рисковете преди инструменталната обработка или масовото производство да започне.

Свържете материала с метода на свързване

Болтови, заварени, споени и ламинирани конструкции налагат различни изисквания. Например, клас мед, който работи добре за конвенционална болтова връзка, може да не е най-добрият вариант за специализиран процес на заваряване. Доставчикът и инженерът-конструктор трябва да потвърдят съвместимостта на материала с планирания метод на свързване и да валидират завършеното съединение, когато е необходимо.

За международно снабдяване, посочете необходимия стандарт за материал, клас, температура, дебелина и допустими замествания. Обща бележка като „висококачествена мед“ е недостатъчна, когато трябва да се проверят електрическите характеристики и повторяемостта на производството.

5. Как токът, съпротивлението и топлината влияят на дизайна?

Текущият капацитет е един от най-важните фактори при проектирането на шината на батерията на EV. Въпреки това, няма универсален ток, който да се прилага за всяка медна лента с определена ширина и дебелина. Действителната производителност зависи от геометрията на проводника, температурата на околната среда, условията на корпуса, охлаждането, съпротивлението на връзката и продължителността на електрическото натоварване.

Разберете основните електрически връзки

За система с постоянен ток токът може да бъде оценен от мощността и напрежението:

В тези отношения I е ток, P е електрическа мощност, V е напрежение, R е съпротивление, ρ е съпротивление на материала, L е дължина на проводника и A е площ на напречното сечение. Уравненията предоставят отправна точка за проектни изчисления, а не заместител на термичния анализ или тестване.

Членът на квадрата на тока е особено важен. Ако токът се удвои, докато съпротивлението остане непроменено, резистивната загуба на мощност се увеличава с фактор четири. Това прави текущия профил, работния цикъл и качеството на връзката критични съображения.

Отделно оценете непрекъснатия и пиковия ток

EV акумулаторните системи може да изпитат непрекъснато разреждане, кратки пикове на ускорение, регенеративно спиране и натоварване при зареждане. Тези работни условия могат да създадат различни топлинни изисквания. Дизайн, който толерира кратък пик, може да не е подходящ за същия ток, прилаган непрекъснато.

Инженерите трябва да дефинират следното, преди да финализират размерите на проводника:

• Номинално напрежение на системата и максимално работно напрежение.
• Непрекъснат ток, пиков ток и пикова продължителност.
• Околна температура в близост до шината и очаквания работен температурен диапазон.
• Позволено повишаване на температурата както в проводника, така и в точките на свързване.
• Дължина на проводника, налично напречно сечение и ориентация на монтажа.
• Условия на охлаждане, съседни източници на топлина и вентилация на заграждението.
• Максимално допустим спад на напрежението и съответните изисквания за защита.

Не пренебрегвайте целия термичен път

Топлината може да напусне шина чрез конвекция, радиация, монтажен хардуер, свързани клеми или близки структури. Изолацията и запечатаният корпус могат да променят разсейването на топлината. В резултат на това две шини с еднакви медни размери могат да достигнат различни температури в различни модули.

Стабилният процес на разработка съчетава изчисление, инженерен преглед и тестване при представителни условия. За критични за безопасността приложения валидирането на повишаване на температурата трябва да отразява предвидените материали, повърхностна обработка, метод на закрепване и среда на инсталиране.

6. Как можете да предотвратите прекъсване на връзката?

Висококачественият меден проводник все още може да не успее да осигури надеждна работа, ако връзките му са лошо проектирани. При висок ток прекомерното контактно съпротивление може да генерира локализирана топлина, да ускори разграждането на повърхността, да повреди близката изолация или да допринесе за разхлабване на фугите.

Проектирайте контактните повърхности внимателно

Болтовите съединения изискват подходяща контактна площ, плоскост на повърхността, избор на крепежни елементи и контролирана сила на затягане. Положението на отвора, неравностите, деформацията, замърсяването и несъвместимите повърхностни покрития могат да повлияят на крайния интерфейс. Спецификацията за сглобяване трябва да определя съответния въртящ момент на болта или процедурата на закрепване, вместо да го оставя на индивидуалната преценка на оператора.

Контролни заварени и ламинирани съединения

Гъвкавите ламинирани шини често използват свързани или заварени клемни зони за свързване на множество медни слоеве. Съединението трябва да осигурява подходяща електрическа непрекъснатост и механична цялост, без да уврежда гъвкавата секция. Параметрите на заваряване, геометрията на клемите, входящата топлина и методите за проверка трябва да бъдат установени за действителния куп материал.

План за вибрации и термични цикли

Електрическите превозни средства работят при многократни вибрации и температурни промени. Разликите в топлинното разширение между свързаните компоненти могат да създадат напрежение върху шините и крепежните елементи. Гъвкавите секции, подходящите опори, подходящите разстояния и квалифицираните методи за свързване могат да помогнат при тези условия.

7. Как обшивката и изолацията подобряват безопасността?

Повърхностната обработка и изолацията са функционални дизайнерски решения, а не просто козметични довършителни опции. Те могат да повлияят на контактното поведение, устойчивостта на корозия, електрическата изолация, последователността на сглобяването и безопасността на обслужване.

Изберете покритие за контактната среда

Калай, никел и сребърно покритие могат да се използват в различни приложения на шини. Калайът обикновено се счита за много електрически контактни интерфейси поради неговата цена и практични контактни характеристики. Никелът може да е подходящ за определени температурни или екологични изисквания, докато среброто може да се има предвид, когато неговите електрически контактни свойства оправдават допълнителните разходи.

Окончателният избор трябва да вземе предвид свързващия терминал, работната температура, влажността, замърсяването, излагането на корозия, контактното налягане и приложимите изисквания към продукта. Дебелината на покритието, покритието, маскирането и критериите за проверка трябва да бъдат посочени, когато те засягат функционалността.

Посочете изолацията според напрежението на системата

В зависимост от дизайна, шините могат да използват термосвиваеми тръби, полимерни втулки, формовани капаци, епоксидни покрития или други инженерни изолационни системи. Всяко решение има различни изисквания за температурна устойчивост, диелектрични характеристики, механична защита и технологичност.

Сглобките с високо напрежение също изискват подходящи разстояния на пълзене и хлабини. Тези разстояния зависят от приложимата рамка за безопасност, работното напрежение, разположението на изолацията, условията на околната среда и конструкцията на продукта. Те трябва да бъдат установени от отговорния инженер-проектант, а не да бъдат избрани от обща диаграма на шините.

Изолацията също трябва да е съвместима с завои, контактни прозорци, зони за закрепване и инструменти за сглобяване. Лошо дефинираните открити метални зони могат да доведат до непоследователно ръчно подрязване, случайни повреди или намалена електрическа защита.

8. Какви производствени процеси гарантират постоянно качество?

Качеството на производството зависи от това колко добре работят заедно материалът, инструменталната екипировка, последователността на формоване, обработката на повърхността и планът за проверка. Най-подходящият процес зависи от геометрията на компонента, дебелината на материала, изискванията за толерантност, количеството на прототипа и очаквания производствен обем.

Стъпка 1: Преглед на дизайна и възможностите за производство

Преди производството производителят трябва да прегледа чертежа, спецификацията на материала, местоположението на отворите, геометрията на огъване, контактните зони, зоните на покритие и изискванията за изолация. Този преглед помага да се идентифицират функции, които могат да увеличат разходите или да създадат рискове за качеството.

Стъпка 2: Подготовка на материала и рязане

Медните листове, ленти или пръти се подготвят съгласно одобрената спецификация на материала. Лазерно рязане, щанцоване, щамповане, CNC обработка или други подходящи методи могат да бъдат избрани въз основа на необходимата геометрия и производствена икономика.

Стъпка 3: Формоване и контрол на размерите

Операциите по огъване и формоване установяват окончателната геометрия. Пружинното връщане на материала, радиусът на огъване, точността на инструментите и съотношението отвор към огъване могат да повлияят на сглобяването. Критичните измерения трябва да бъдат идентифицирани преди планът за инспекция да бъде финализиран.

Стъпка 4: Съединяване и довършване на повърхността

В зависимост от дизайна, компонентът може да изисква заваряване, залепване на клемите, премахване на ръбове, покритие, почистване или изолация. Всяка операция трябва да е съвместима с избрания клас мед и предвидената работна среда.

Стъпка 5: Проверка и валидиране

Подходящ план за качество може да включва следните проверки:

• Сертификати за материали и проверка на входящи материали.
• Проверка на размерите на дебелината, ширината, местоположението на отворите, ъглите на огъване и плоскостта.
• Визуална проверка за пукнатини, неравности, драскотини и повърхностни дефекти.
• Проверки на дебелината на покритието и покритието, където е посочено.
• Проверки на електрическо съпротивление или непрекъснатост.
• Якост на фугата, повишаване на температурата, изолация или изпитване на околната среда, когато се изисква от проекта.

Не всеки компонент изисква всеки тест. Планът за проверка трябва да се основава на функцията на частта, изискванията на клиента, приложимите стандарти и оценката на риска. Когато се изисква контрол на производството на автомобили или официални документи за квалификация, тези очаквания трябва да бъдат съгласувани преди масовото производство.

9. Как могат купувачите да намалят рисковете при снабдяване?

За екипите за доставки основното предизвикателство е получаването на компонент, който отговаря на инженерните изисквания на конкурентна обща цена. Оферта, базирана само на теглото на медта или външните размери, може да пропусне основните изисквания за производство и валидиране.

Подгответе пълна заявка за оферта

Ясният RFQ помага на производителя да оцени дизайна, да идентифицира производствените рискове и да цитира подходящия процес. Когато е възможно, предоставете 2D инженерен чертеж и 3D CAD файл заедно със следната информация.

Оценявайте общите разходи, а не само единичната цена

Покупната цена е само една част от общата цена. Инструментална екипировка, използване на материали, вторична обработка, покритие, изолация, проверка, опаковане, време за изпълнение и инженерни промени могат да повлияят на икономиката на проекта.

Доставчик, предлагащ по-ниска първоначална цена, може да не е най-икономичният избор, ако частта изисква многократни настройки или дава противоречиви резултати при сглобяване. Обратно, ненужните тесни допуски, прекомерното покритие на покритието или прекалено сложната геометрия могат да увеличат разходите, без да предоставят значима функционална полза.

Прегледайте възможностите на доставчика преди производство

Попитайте бъдещите производители как контролират консистенцията на материала, критичните размери, неравностите, огъванията, покритието и проследимостта на готовите части. Поискайте мостри или записи от инспекции, когато е подходящо, и съгласувайте критериите за приемане, преди да се ангажирате с голяма поръчка.

За купувачи, разработващи персонализирани метални компоненти,Xiamen Lijingda Hardware Products Co., Ltd.могат да бъдат включени в процеса на оценка на доставчика за съответните изисквания за хардуер и прецизни метални продукти. Преди да направите поръчка за медна шина за батерии за EV, потвърдете специфичните производствени възможности на компанията за шини, опциите за материали, наличните процеси на свързване и довършителни работи, документацията за качество и опита с планираното приложение.

Най-ефективният процес на снабдяване обединява инженерните и закупуващите екипи на ранен етап. Когато електрическите изисквания, чертежите, производственият метод и критериите за приемане са приведени в съответствие преди офертата, и двете страни могат да намалят избегнатите ревизии и да подобрят прехода от прототип към производство.
